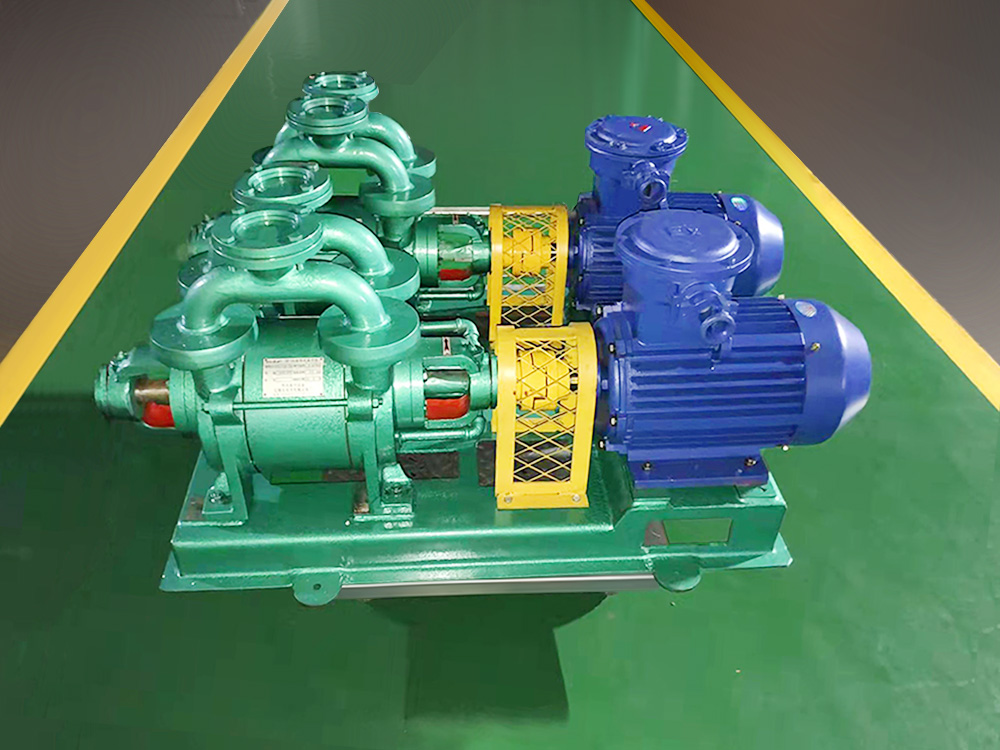

| SK、YK系列單級液環式真空泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

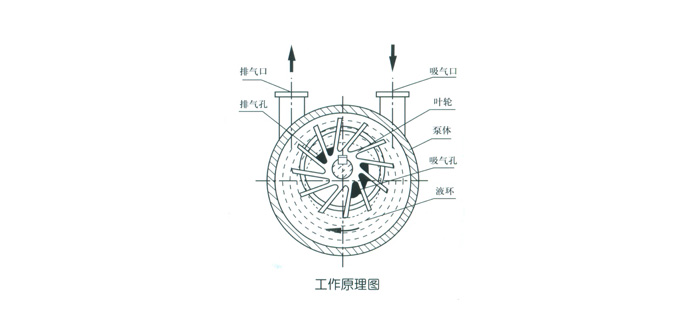

工作原理 葉輪偏心地安裝在泵體內，（如圖所示），當葉輪按圖示方向旋轉時，水受離心力的作用向四周甩出，形成了一個與泵體形狀相似的等厚度的封閉水環，葉輪輪轂與水環之間構成了多個月牙形空間。在圖示右側，相鄰兩葉片間的月牙形空間不斷增大，氣體通過吸氣口，不斷吸入吸氣孔；在圖示左側，相鄰兩葉片間的月牙空間不斷縮小，吸入的氣體不斷被壓縮，壓力不斷增大，當壓力大于外界大氣壓時，氣體經排氣孔排出，排出的氣體經排氣管排入大氣。
型號及主要參數
本產品復合《JB/T7255-94》 注：表中所列技術參數為下列規定條件下所測量得到： 1、大氣壓力為0.1013Mpa 2、進水溫度為15℃ 3、吸入空氣溫度為20℃-25℃ 4、空氣濕度為70% 5、供水量是極限壓力為5×104Pa時的數值 6、抽氣速率偏差±10%

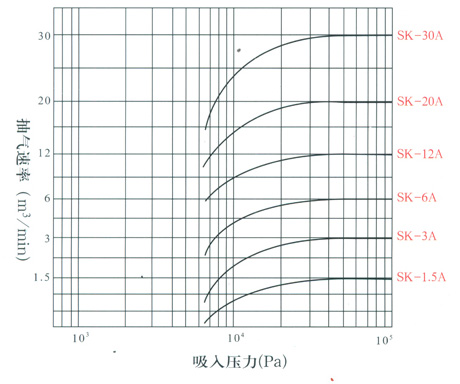

應用范圍及特點 SK水環式真空泵，廣泛適用于化工機構、石油、輕工、醫藥、食品等工業行業用來抽吸空氣或其它不溶于水、不含固體顆粒、無腐蝕性的氣體，以便在密閉容器中形成一定的真空度。常用于真空蒸發、真空脫水、真空濃縮、真空干燥、真空過濾、真空送料等工藝過程中，尤其適用于需要清潔，無油有大量水蒸氣溢出的抽氣過程。 泵采用特殊材料制造時，允許抽除部分帶有少量腐蝕性的氣體。 采用防爆電機時，遵守相應的安全規則下，可抽除一般的易燃易爆性氣體。 本水環泵采用機械密封結構，具有結構緊湊、密封性好、使用可靠、裝拆方便，維修簡單等特點。 特性曲線

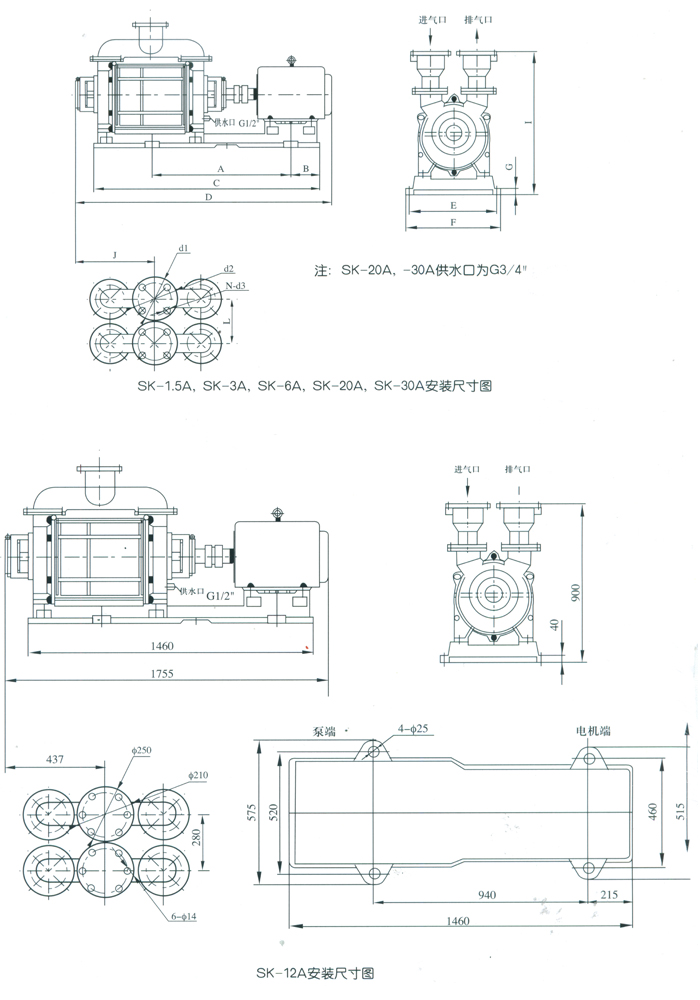

安裝尺寸圖
SK-1.5A,SK-3A,SK-6A,SK-20A,SK-30A安裝尺寸圖
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
